Equipamento

Alguns números

46 nós de computação de 1U de altura
92 processadores Xeon a 3.2 GHz (588,8 GFlops max)
92 GB de RAM
8 processadores NVidia 7900GT
920 Gbps Myrinet-10G
92 Gbps GbE Ethernet
3.0 TB de armazenamento em SAN
3.7 TB de armazenamento em disco local
17.5 kW de consumo de energia eléctrica
59.5 kBTU/h de calor gerado
1.5 toneladas

Algumas imagens

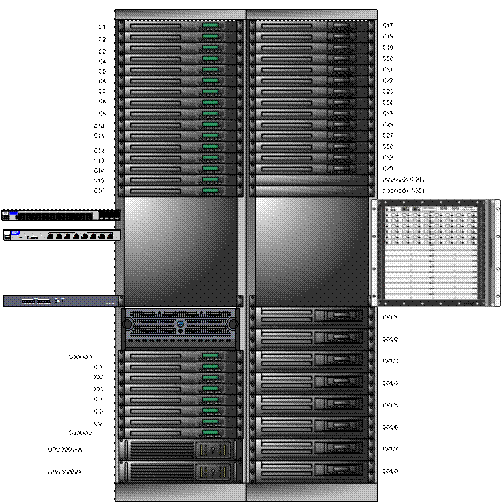

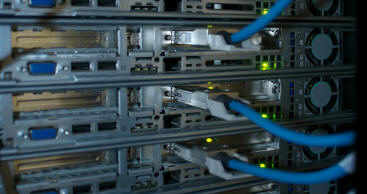

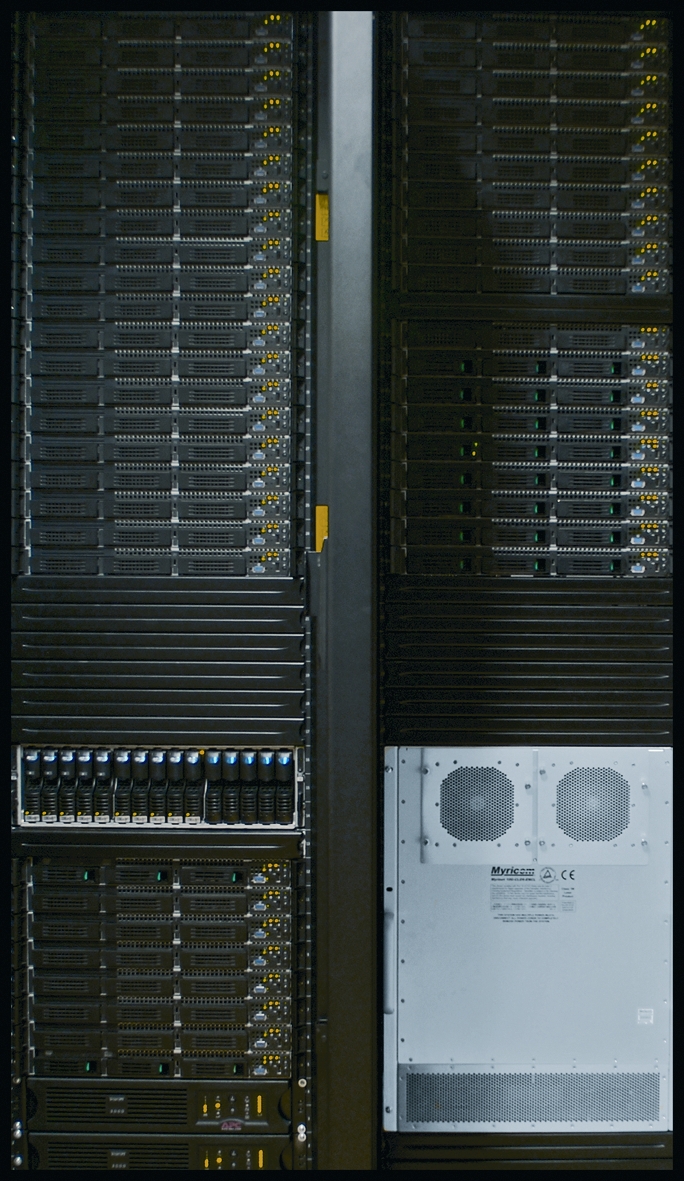

Vista geral	Ligações Myrinet

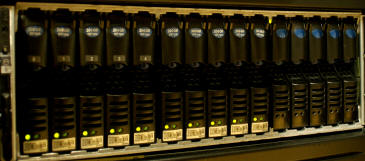

	Unidade de armazenamento

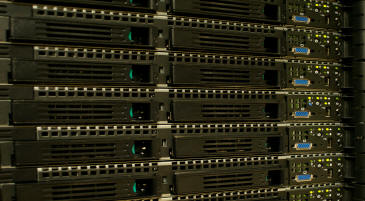

	Nós de computação

Nós de processamento

Os nós do cluster são baseados no chipset E7320, em processadores Intel Xeon 3.2GHz com 2MB de cache, configurados com 2GB de memória RAM DDR2-400.

Nós centrais (2)

Duplo Pentium Xeon 3.2 GHz, 2 MB cache, FSB 800 MHz;

Intel SR1435VP2D2 com motherboard SE7320VP2D2 baseada no chipset E7320;

Duplo Pentium Xeon 3.2 GHz, 2 MB cache, FSB 800 MHz;

2 GB RAM DDR2-400 expansíveis a 12GB;

Interfaces de rede GbE Marvel Yukon (PCI-e), GbE Intel PRO/1000T(PCI-X), Myrinet 10G (PCI-e x4);

Interface FibreChannel (HBA) Emulex LP-982E (PCI-X 66);

DVD-ROM e 2 discos SATA 160GB hotswap configurados em RAID-1.

Nós de computação genéricos (30)

Intel SR1435VP2D2 com motherboard SE7320VP2D2 baseada no chipset E7320;

Duplo Pentium Xeon 3.2 GHz, 2 MB cache, FSB 800 Mhz;

2 GB RAM DDR2-400 expansíveis a 12 GB;

Interfaces de rede GbE Marvel Yukon (PCI-e), GbE Intel PRO/1000T (PCI-X) e Myrinet 10G (PCI-e x4);

Disco SATA 80GB 7200 rpm.

Nós de computação para I/O (6)

Intel SR1435VP2D2 com motherboard SE7320VP2D2 baseada no chipset E7320;

Duplo Pentium Xeon 3.2 GHz, 2 MB cache, FSB 800 Mhz;

2 GB RAM DDR2-400 expansíveis a 12 GB;

Interfaces de rede GbE Marvel Yukon (PCI-e), GbE Intel PRO/1000T (PCI-X) e Myrinet 10G (PCI-e x4);

Interface FibreChannel (HBA) Emulex LP-982E (PCI-X 66);

Disco SATA 80GB 7200 rpm.

Nós de computação com GPU (8)

Intel SR1500AL, com motherboard S5000PAL baseada no chipset E5000P;

Duplo Intel Xeon Dual Core 5130, com 4MB de cache e FSB 1333;

4 GB de RAM DDR2-533 FB-DIMM, expansível a 32GB;

Interfaces de rede Intel PRO/1000 EB, dupla porta e Myrinet 10G (PCI-e x8);

GPU Nvidia 7900GT com 256MB DDR3;

Disco SATA 80GB 7200 rpm.

Sistemas de comunicações

Myrinet 10Gb

Grupo de equipamentos de suporte à rede Myrinet, constituído por um bastidor CLOS 128 (expansível a 128 portas Myri-10G) de 10U de altura com 4 Spine switches, 6 módulos de 8 portas 10GBase-CX4, 46 placas Myri-10G PCI-Express x8, 8 cabos CX4 de 1M, 38 cabos CX4 de 3M.

Ethernet 1Gb

Switch ethernet autónomo HP ProCurve 2848, com 48 portas 1000Base-T e capacidade de comutação interna de 96 Gbps e routing nível 3.

Sistema de armazenamento

EMC CX300

Sistema de armazenamento EMC CX300 FibreChannel, com 50K IOPS de capacidade de processamento, 680MB/s de taxa de transferência, controladores emparelhados e fontes de alimentação redundantes, 3 TB de espaço de armazenamento em 10 discos de 300GB FibreChannel, com as comunicações suportadas por um switch Fibre Channel de 16 portas, expansível a 24 portas e 8 HBAs Emulex LP-982-E. A gestão do armazenamento está assegurada pelo software EMC Navisphere Enterprise para 8 nós.

Bastidores e UPS

APC VX2100 (2x 42U)

Conjunto de equipamentos de suporte ao cluster constituído por duas racks APC VX 2100, de 42U de altura, com portas laterais e frontais, 4 PDUs (2x 16A e 2x 32A) com gestão local e LCD de monitorização, calhas de gestão de cabos laterais, posteriores e inter-rack.

APC SmartUPS (2x 3.000VA)

Par de UPS APC SmartUPS de 3000 VAs em 2U de altura, destinadas a garantir energia socorrida aos nós centrais e de IO durante a falta de fornecimento de energia externa, com monitorização por porta série e USB.
